دستگاه KS-700 — رادار نفوذ به زمین (GPR)

توضیحات کامل

KS-700 یک دستگاه حرفه‌ای رادار نفوذ به زمین (Ground Penetrating Radar — GPR) است که توسط شرکت KS-GroundRadar طراحی شده و برای شناسایی دقیق حفره‌ها، تونل‌ها، فضاهای خالی و سازه‌های مدفون بزرگ در زیر سطح زمین مورد استفاده قرار می‌گیرد.

این دستگاه بر پایه فناوری پیشرفته FMCW Radar کار می‌کند و دارای آنتن پهن‌باند یکپارچه است، به همین دلیل نیازی به تعویض آنتن برای اعماق مختلف ندارد.
دستگاه امکان اسکن دوبعدی (2D) در محل را فراهم می‌سازد و داده‌ها را می‌توان برای پردازش و تجزیه و تحلیل سه‌بعدی (3D) صادر کرد.

ویژگی‌های دستگاه (مشخصات اصلی)

• فناوری: رادار نفوذی FMCW.

• عمق کاوش اعلام‌شده: تا 40 متر در سنگ سخت و تا 60 متر در سنگ آهک برای تونل‌ها و حفره‌های بزرگ.

• آنتن: آنتن پهن‌باند یکپارچه، کاملاً شیلد شده، بدون نیاز به تعویض آنتن برای عمق‌های مختلف.

• منبع تغذیه: باتری داخلی 12 ولت / 18 آمپر ساعت قابل شارژ برای کار طولانی در میدان.

• وزن: حدود 5.1 کیلوگرم (بدون باتری).

• ابعاد: تقریبی 445 × 334 × 120 میلی‌متر.

• خروجی و رابط‌ها: نمایش مستقیم دوبعدی، خروجی داده از طریق USB، سازگار با نرم‌افزارهای پردازش سه‌بعدی.

سیستم‌های جستجو

• اسکن خطی 2D: نمایش مقطع عرضی زیرسطحی برای شناسایی فضاهای خالی و سازه‌ها.

• اسکن شبکه‌ای (Grid Scan): انجام خطوط موازی در منطقه برای تهیه نقشه زیرزمینی و شناسایی تونل‌ها یا ناهنجاری‌ها.

• تحلیل لایه‌ای (Depth Slice): صدور داده‌ها برای برش‌های عمقی و بازسازی سه‌بعدی.

• تصویربرداری فلز و فضاهای خالی: تنظیمات نرم‌افزاری برای شناسایی الگوهای مربوط به اشیای فلزی یا فضاهای پر از هوا/آب.

نرم‌افزار

• نمایشگر داخلی 2D: مشاهده فوری داده‌ها و ذخیره خطوط اسکن در محل.

• پردازش سه‌بعدی: قابلیت صدور داده‌ها برای نرم‌افزارهایی مانند Voxler یا Golden Surfer.

• انتقال داده از طریق USB: برای تحلیل و پردازش پیشرفته در لپ‌تاپ یا رایانه.

• به‌روزرسانی نرم‌افزار: از طریق نمایندگی یا توزیع‌کننده.

قطعات و محتویات بسته

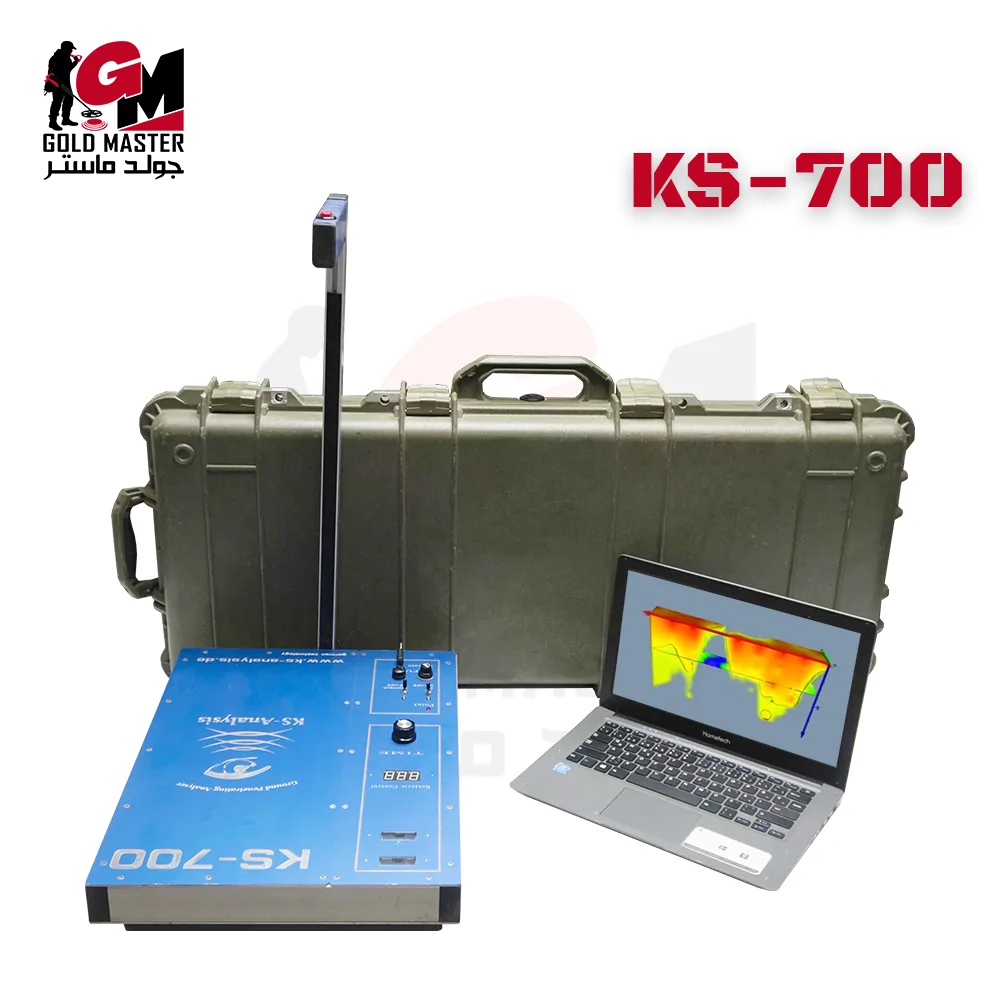

• واحد اصلی KS-700 با آنتن یکپارچه.

• باتری قابل شارژ 12V / 18Ah به همراه شارژر.

• کیف حمل مقاوم در برابر ضربه.

• کابل USB برای انتقال داده.

• لوازم جانبی نصب (سه‌پایه یا گاری حمل، بسته به پکیج).

• دفترچه راهنما و آموزش (کتبی و ویدئویی).

کاربردهای دستگاه

• باستان‌شناسی و اکتشاف تاریخی — کشف سازه‌ها، آرامگاه‌ها یا فضاهای مدفون.

• ساخت‌وساز و مهندسی — شناسایی حفره‌ها، لوله‌ها و ناهنجاری‌های زیرزمینی قبل از حفاری.

• تیم‌های جست‌وجو و نجات — یافتن پناهگاه‌ها یا تونل‌های پنهان در مناطق بحرانی.

• ارزیابی خطرات — بررسی فضاهای خالی، فروچاله‌ها یا زمین‌های ناپایدار.

• مطالعات ژئوفیزیکی و محیطی — بررسی لایه‌های خاک، آب‌های زیرزمینی و آلودگی‌های مدفون.

نحوه استفاده — راهنمای مرحله‌ای

1. آماده‌سازی دستگاه: باتری 12V/18Ah را به طور کامل شارژ کرده و به دستگاه متصل کنید. دستگاه را روی سه‌پایه یا گاری نصب کنید.

2. روشن‌کردن و تنظیمات: دستگاه را روشن کنید، حالت اسکن (خطی یا شبکه‌ای) را انتخاب کنید و پارامترها (فاصله و نرخ نمونه‌برداری) را تنظیم نمایید.

3. اسکن آزمایشی: یک خط تست کوتاه انجام دهید تا حساسیت و کیفیت سیگنال را بررسی کنید.

4. اسکن شبکه‌ای: خطوط موازی در منطقه هدف اجرا کنید و داده‌ها را ذخیره کنید.

5. تجزیه و تحلیل در محل: نتایج 2D را مرور کنید و الگوهای مشکوک را یادداشت کنید.

6. پردازش پیشرفته: داده‌ها را به رایانه منتقل کرده و در نرم‌افزار 3D پردازش کنید.

7. تأیید نهایی: در صورت شناسایی ناهنجاری، از زوایای مختلف اسکن را تکرار کنید یا از روش‌های تأیید میدانی استفاده کنید.

نکات مهم

عمق کاوش و نتایج واقعی بسته به شرایط خاک، رطوبت، ترکیب معدنی و عوامل محیطی ممکن است متفاوت باشد. اعداد ذکرشده (40–60 متر) مربوط به شرایط ایده‌آل هستند. برای بهترین نتیجه، آموزش و تجربه میدانی توصیه می‌شود.
